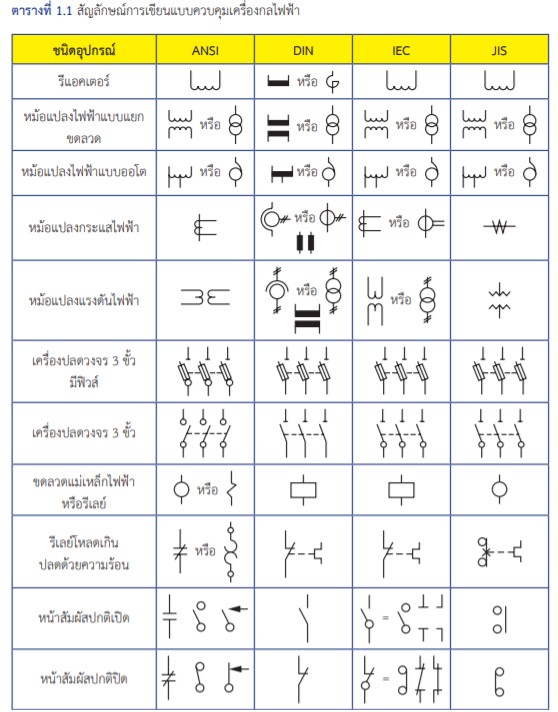

สัญลักษณ์ทางไฟฟ้า
สัญลักษณ์ทางไฟฟ้า
ประเภทของแบบไฟฟ้า
ประเภทของแบบไฟฟ้า
โพสต์ยอดนิยมจากบล็อกนี้
ท่อร้อยสาย
ท่อร้อยสาย การใช้ท่อในงานไฟฟ้ามีจุดประสงค์เพื่อป้องกันอันตรายที่อาจเกิดกับสายไฟ และให้เหมาะสมกับการเดินสายในแต่ละพื้นที่ ท่อที่นิยมใช้แบ่งออกเป็น 2 กลุ่มคือ ท่อโลหะและท่ออโลหะ ซึ่งประกอบด้วย • ท่อโลหะบาง ( Electrical Metallic Tubing; EMT ) ทำด้วยแผ่นเหล็กกล้าชนิดรีดร้อนหรือรีดเย็น หรือแผ่นเหล็กกล้าเคลือบสังกะสี ผิวภายในเคลือบ ด้วยอีนาเมล ทำให้ผิวท่อเรียบทั้งภายใน และภายนอกท่อ และมีความมันวาว ปลายท่อเรียบทั้ง 2 ด้านไม่สามารถทำเกลียวได้ มาตรฐานกำหนด ให้ใช้ ้ตัวอักษรสีเขียวระบุชนิด และขนาดของท่อ เรียกกันทั่วไปว่าท่อ EMT ปัจจุบันมีขนาดตั้งแต่ 1/2" - 2" และยาวท่อนละ 10 ฟุตหรือประมาณ 3 เมตร ดังรูป ท่อ EMT ใช้เดินลอยในอากาศ หรือฝังในผนังคอนกรีตได้ แต่ห้ามฝังดิน หรือฝังในพื้นคอนกรีต ในสถานที่อันตราย ระบบแรงสูง หรือบริเวณ ที่อาจเกิดความเสียหายทางกายภาพ ขนาดท่อที่มีขายในท้องตลาดคือ 1/2" , 3/4" , 1" , 1 1/4" , 1 1/2" , 2" การดัดท่อชนิดนี้ใช้ bender ที่มีขนาดเท่ากับขนาดท่อ สำหรับท่อที่มีขนาดใหญ่ อาจใช้ข้อโค้งสำเร็จรูป (Elbow) ที่วางขายทั่วไปได้เช่น ข้อโค้...
